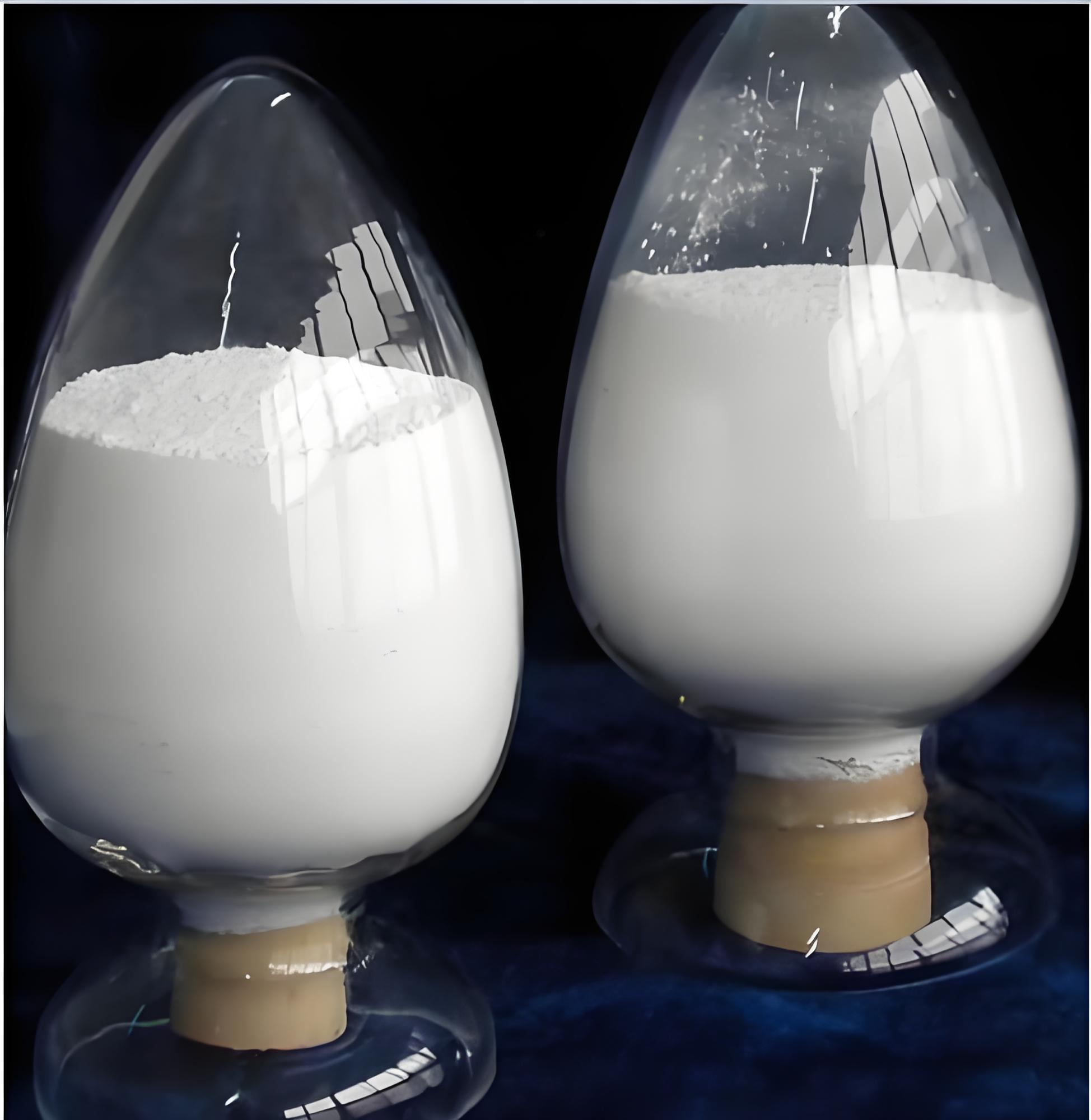

Pallomainen piidioksidijauhe puolijohde- ja LTCC-sovelluksiin

Kehittynyt mikroelektroniikka, kuten HPC-sirut ja 5G-antenniryhmät, kohtaavat kasvavat toiminnalliset vaatimukset. Nopea lämpökierto ja vakava signaalihäviö sanelevat nyt voimakkaasti pakkausmateriaalivalinnat. Kun liitokset kutistuvat ja Wafer-Level Packaging (WLP) kehittyvät nopeasti, perinteiset epäsäännölliset täyteaineet epäonnistuvat täysin. Ne eivät yksinkertaisesti pysty täyttämään nykyaikaisten, tiheiden siruarkkitehtuurien vaatimia tiukkoja juoksevuus- ja dielektrisiä kynnysarvoja. Integrointi erittäin puhdas piidioksidi on nyt ehdoton standardi näiden täsmällisten ongelmien ratkaisemiseksi. Se korjaa tehokkaasti lämpölaajenemiskertoimen (CTE) yhteensopimattomuudet ja itsepäiset reologiset pullonkaulat. Opit kuinka tämä tärkeä materiaali varmistaa virheettömän suorituskyvyn nykyaikaisessa elektronisessa kapseloinnissa. Tutkimme myös sen ratkaisevaa roolia matalan lämpötilan rinnakkaispolttokeraamisten (LTCC) substraattien stabiloinnissa.

Key Takeaways

• Pakkaustiheys vs. viskositeetti: >85 paino-%:n täyttöasteen saavuttaminen vaatii tarkan hiukkaskokojakauman (PSD) säädön, joka tasapainottaa karkeat hiukkaset ultrahienolla pölyllä (savulla).

• Signaalin eheys: Elektroninen piidioksidi, jolla on alhainen dielektrisyysvakio (dk 3,8–4,0), on kriittinen RC-viiveen minimoimiseksi tiheästi pakatuissa piireissä.

• Lämpö- ja rakennestabiilius: Edistynyt käsittely (kuten alumiinin aiheuttama kiteytyminen kristobaliitiksi) varmistaa tarkan CTE-sovituksen vaarantamatta alkalista kontaminaatiota.

• Sovelluskohtainen mitoitus: Onnistunut käyttöönotto edellyttää D50-spesifikaatioiden sovittamista prosessiin – alle 10 μm Molded Underfill (MUF) ja ICs; 10–20 μm kuparipäällysteisille laminaateille (CCL) ja TIM:ille.

Tekninen tapaus: Kapseloinnin ja LTCC:n pullonkaulojen ratkaiseminen

Suuritiheyksinen elektroniikka kokee usein katastrofaalisia vikatiloja, jos materiaalit on määritelty väärin. Lämpölaajenemisen epäsopivuus on pääsyyllinen herkän pakkauksen rakenteelliseen vääntymiseen. Kun lämpötilat vaihtelevat, piisuuttimen ja ympäröivän hartsin väliset erilaiset laajenemisnopeudet aiheuttavat vakavaa mekaanista rasitusta. Tämä jännitys leikkaa herkät lankasidokset ja irrottaa suojakerroksia. Lisäksi, kun rivivälit pienenevät nykyaikaisissa piirilevyasetteluissa, vastus-kapasitanssi (RC) -viive rajoittaa vakavasti signaalin nopeutta. Optimoimattomat dielektriset materiaalit absorboivat ja vangitsevat signaalienergiaa, mikä tuhoaa tiedonsiirtonopeudet.

Täyteaineilla on ratkaiseva rooli näiden riskien vähentämisessä. Mukana pallomainen piidioksidijauhe vähentää dramaattisesti epoksimuovausyhdisteiden (EMC) CTE:tä. Korvaamalla voimakkaasti paisuva hartsi vähän paisuvalla piidioksidilla, insinöörit vakauttavat koko pakkausmatriisin. Pallomainen muoto varmistaa, että säilytät hauraissa puolijohdeympäristöissä tarvittavan rakenteellisen jäykkyyden vaarantamatta hartsin ruiskutettavuutta valmistuksen aikana.

Tämä vaatimus ulottuu suoraan keramiikan valmistukseen. Tarkkaa LTCC:n keraamisen jauheen integrointi on vahvasti riippuvainen puhtaista piidioksidin lisäaineista. Erittäin puhtaiden tulojen avulla valmistajat voivat alentaa sintrauslämpötilaa. Tämä mahdollistaa erittäin johtavien hopea- tai kuparijäämien yhteispolton sulattamatta niitä. Vielä tärkeämpää on, että se säilyttää erinomaisen korkeataajuisen dielektrisen vakauden ja takaa käytännössä nollan kutistuman vaihtelun tuotantoerien välillä.

Reologia ja hiukkasgeometria: korkeatiheyksisen pakkaamisen tiede

Et voi saavuttaa korkeita täyttömääriä käyttämällä kulmikasta tai murskattua kvartsia. Epäsäännölliset muodot lukittuvat toisiinsa luoden massiivisen kitkan, joka pysäyttää hartsin virtauksen. Pallomainen geometria on edelleen pakollinen suurimman pakkaustiheyden saavuttamiseksi. Hyödyntämällä täysin pyöreitä hiukkasia, insinöörit ylittävät rutiininomaisesti kuusikulmaisen tiiviin pakkauksen teoreettisen 74 %:n rajan. Niillä saavutetaan yli 85 paino-% täyttöaste ilman, että seoksen viskositeetti nousee. Tämä poikkeuksellinen juoksevuus varmistaa, että seos liikkuu turvallisesti mikroskooppisissa onteloissa ilman, että lankaliitokset katkeavat.

Erittäin hienojen hiukkasten, joita usein kutsutaan 'savuiksi', hallinta on monimutkainen suunnitteluhaaste. Liekkipalloilla muodostuu luonnollisesti ultrahienoja hiukkasia, joiden mitat ovat noin 0,1 μm. Näillä pienillä palloilla on kaksireunainen luonne. Pieninä pitoisuuksina ne toimivat miniatyyri kuulalaakereina. Ne voitelevat suurempien hiukkasten välisiä rakoja ja auttavat kapillaarin onteloiden täyttymisessä. Liiallinen savu lisää kuitenkin dramaattisesti kokonaispinta-alaa, imee nopeasti saatavilla olevan hartsin ja tuhoaa juoksevuuden.

Teollisuuden konsensus edellyttää, että ultrahienot hiukkaset pidetään hallinnassa 20 tilavuusprosenttien kynnyksen tuntumassa. Tämä erityinen suhde tasapainottaa täydellisesti hiukkasvoitelun katastrofaalisia viskositeettipiikkejä vastaan. Harkitse seuraavaa erittelyä siitä, kuinka savupitoisuudet vaikuttavat yhdisteen käyttäytymiseen:

Pintojen funktionalisoinnilla on myös pakollinen rooli reologian hallinnassa. Raaka piidioksidi kestää luonnostaan ​​orgaanisia hartseja. Siksi sinun on käytettävä silaanipintakäsittelyjä. Silaani toimii kemiallisena siltana ja parantaa aktiivisesti yhteensopivuutta epoksimatriisien kanssa. Asianmukaisesti käsitelty pallomainen piidioksidi vähentää ei-toivottua saostumista varastosäiliöissä. Se estää täysin faasien erottumisen korkean lämpötilan kovetusvaiheen aikana.

Materiaalimuutokset äärimmäiseen lämpö- ja dielektriseen suorituskykyyn

Normaalilla amorfisella piidioksidilla on erittäin alhainen CTE, usein noin 0,5 ppm/K. Vaikka tämä arvo näyttää hyödylliseltä, se putoaa usein liian alhaiseksi heijastaakseen täydellisesti tiettyjen puolijohdesirujen ja kuparialustojen lämpölaajenemista. Tämän korjaamiseksi insinöörit suorittavat vaihemuunnoksia. Ne muuttavat amorfiset rakenteet kiteisiksi muodoiksi, kuten kristobaliitiksi. Valmistajat saavuttavat tarkan CTE-sovituksen käyttämällä tarkasti valvottua alumiinin aiheuttamaa kiteytymistä. Tällä prosessilla vältetään perinteisiin alkalipohjaisiin sintrausmenetelmiin liittyvät vakavat riskit.

Puhtausrajoitukset tuovat uuden massiivisen esteen edistyneille pakkauksille. Saastuminen pilaa sadon. Nykyaikaiset solmut vaativat ehdottomasti 7N (99,99999%) erittäin puhdasta jauhetta . Hivenmetallit aiheuttavat valtavia vaaroja herkälle mikroelektroniikalle. Sinun on rajoitettava tiukasti elementtejä, kuten alumiinia, natriumia, kalsiumia, titaania ja kaliumia, alle 0,01 ppm:n. Jos näin ei tehdä, seuraa tuhoisia seurauksia. Natriumionit kulkeutuvat sähkökenttien alla aiheuttaen vakavaa eristyksen heikkenemistä ja linjan korroosiota. Lisäksi radioaktiiviset epäpuhtaudet lähettävät alfahiukkasia, jotka laukaisevat suoraan pehmeitä virheitä suuritiheyksisissa muisti-IC:issä.

Lämmönhallinnan vaatimukset ylittävät usein puhtaan piidioksidin luonnolliset ominaisuudet. Tämä johtaa hybriditäyteaineiden kasvavaan trendiin. Yhdistimet sekoittavat nyt premium-luokan elektronisen luokan piidioksidi erittäin johtavilla materiaaleilla edistyneiden lämpöliitäntämateriaalien (TIM) luomiseksi. Tämä hybridisaatiostrategia tarjoaa useita erillisiä teknisiä etuja:

• Parannetut lämpöreitit: Boorinitridi- tai alumiinioksidihiukkaset luovat kestäviä johtavia siltoja, jotka siirtävät lämmön nopeasti pois suulakkeesta.

• Säilytetty juoksevuus: Piidioksidipallot kompensoivat johtavien lisäaineiden hankaavaa, kulmikasta luonnetta säilyttäen ruiskutusnopeuden.

• Kustannusten optimointi: kalliin boorinitridin korvaaminen tarkasti mitatuilla piidioksidipalloilla tasapainottaa lämpötavoitteet rikkomatta projektibudjetteja.

• Dielektrinen eheys: Hybridisekoitus säilyttää erinomaiset sähköeristysominaisuudet, mikä estää ei-toivotut oikosulut lämpökerroksen poikki.

Hiukkaskoon kartoitus: oikean puolijohdejauheen valinta

Oikean hiukkaskokojakauman (PSD) valitseminen sanelee kapselointiprosessin onnistumisen. Ylisuurien hiukkasten käyttäminen kapeissa rakoissa aiheuttaa tukoksia. Alikokoisten hiukkasten käyttö kaikkialla aiheuttaa viskositeettihäiriöitä. Insinöörit luokittelevat nämä materiaalit kolmeen ensisijaiseen kokoluokkaan D50-spesifikaatioidensa perusteella.

Ultrahieno luokka (0,01 µm–10 µm)

Tämä kategoria vaatii tiukimpia valmistusvalvontaa. Käytät ensisijaisesti tätä palkkiota puolijohdejauhe Molded Underfill (MUF) -sovelluksiin, edistyneisiin IC-pakkauksiin ja monimutkaisiin fotolitografiatehtäviin. Litografiassa erittäin hienot koot vähentävät erityisesti viivan reunojen epätasaisuutta. Tulokset ovat hyvin ennakoitavissa. Saavutat mikroskooppisten kapeiden rakojen tasaisen täytön, huomattavasti paremman dielektrisen lujuuden ja minimaalisen signaalihäviön korkeilla taajuuksilla.

Keskitason luokka (10 µm–20 µm)

Keskikokoinen mitoitus toimii työhevosena laajemmille sähköisille sovelluksille. Ensisijaisia ​​käyttökohteita ovat kestävät valssausaineet, kuparipäällysteiset laminaatit (CCL) ja erikoistuneet LTCC-sekoitukset. Näissä ympäristöissä käytettäessä tuloksia on huomattavasti parempi alustan jäykkyys. Huomaat erinomaisen hartsitarttuvuuden ja erittäin vakaan mekaanisen vahvistuksen fyysistä iskua ja tärinää vastaan.

Karkea luokka (>20 µm)

Karkeat hiukkaset palvelevat hyvin erilaista rakenteellista tarkoitusta. Niiden ensisijaisena käyttötarkoituksena ovat mekaaninen bulkkitäyttö ja vakiopintapinnoitteet, joissa mikroskooppinen tunkeutuminen on tarpeetonta. Tulokset asettavat etusijalle kustannustehokkaan volyymin siirron. Ne tarjoavat makroskooppisen eristyksen suurille tehomoduuleille ja raskaille teollisuusantureille.

Toimittajan arviointi: Hankintojen riskit ja laadunvarmistus

Luotettavien raaka-aineiden hankkiminen edellyttää toimittajiesi intensiivisten tuotantotodellisuuksien ymmärtämistä. Erittäin tarkka sumutuskuivaus ja liekkipallot sisältävät äärimmäisiä teknisiä vaikeuksia. Tiukkojen, alle 3 mikronin kapeiden jakelujen saavuttaminen työntää tuotantolaitteet fyysisiin rajoihinsa. Nämä prosessit vaativat valtavia energiapanoksia ja jatkuvaa kalibrointia agglomeroitumisen estämiseksi.

Erien välinen johdonmukaisuus on kriittisin mittari kaikille ostajille. Betatestauksessa täydellisesti toimivat formulaatiot epäonnistuvat usein tuotannossa, jos toimittajan konsistenssi ajautuu. Neuvo hankintatiimejäsi arvioimaan toimittajia tiukasti heidän reaaliaikaisten palamisvalvontajärjestelmiensä perusteella. Käyttävätkö he luokittelun palautesilmukoita? Perustason vertailuarvosi pitäisi vaatia tiukkaa pyöreyden poikkeaman hallintaa alle 1 %:iin peräkkäisten erien välillä.

Noudata tiukkaa listauslogiikkaa, jotta voit navigoida hankintariskejä turvallisesti. Ennen pilottinäytteiden pyytämistä hankintainsinöörien on suoritettava tiukka asiakirjojen tarkistus. Suorita seuraavat vahvistusvaiheet:

1. Pyydä SEM-kuvia: Pyyhkäisevät elektronimikroskoopin kuvat varmistavat visuaalisesti hiukkasten todellisen pyöreyden ja tuovat esiin ei-toivotut agglomeraatit.

2. Tarkista DTA-tiedot: Differentiaalinen lämpöanalyysi vahvistaa tarkan kiteytysvaiheen ja varmistaa, että CTE käyttäytyy ilmoitetulla tavalla lämmössä.

3. Analysoi ICP-MS-raportit: Induktiivisesti kytketty plasmamassaspektrometria tarjoaa kiistattoman todisteen siitä, että hivenmetallit pysyvät tiukasti alle 0,01 ppm:n kynnyksen.

4. Tarkista BET-tiedot: Erityiset pinta-alan mittaukset määräävät, kuinka paljon hartsia jauhe imee, jolloin voit ennustaa viskositeetin käyttäytymisen tarkasti.

Johtopäätös

Pallomaisen piidioksidin määrittäminen menee paljon pidemmälle kuin perusmateriaalin korvaaminen. Se edustaa kriittistä prosessiteknistä päätöstä, joka vaikuttaa voimakkaasti WLP:n tuottoon, signaalin lähetyksen eheyteen ja yleiseen lämmönkestoon. Hallitsemalla tiukasti hiukkasgeometriaa ja vaatimalla äärimmäistä alkuaineiden puhtautta suojaat aktiivisesti nykyaikaisia ​​liitäntöjä tuhoisilta vikatiloilta.

Seuraavia vaiheita varten kannusta insinöörejäsi ja hankintatiimejäsi olemaan tiiviissä yhteistyössä ennen materiaalien hankintaa. Kartoita erityiset aukkojen täyttövaatimukset ja dialektiset tavoitteesi suoraan toimittajan D50-jakelukäyrien mukaan. Vahvista aina pintakäsittelyt ja jälkimetallidokumentaatio ennen minkään pilottitestivaiheen aloittamista. Näillä päättäväisillä toimilla varmistetaan, että pakkausseokset toimivat moitteettomasti kovassa käyttökuormituksessa.

FAQ

K: Miksi pallomainen piidioksidi on parempi kuin kulmikas tai epäsäännöllinen piidioksidi puolijohdepakkauksissa?

V: Pallomainen muoto vähentää huomattavasti kitkaa, mikä mahdollistaa paljon suuremman täyteaineen kuormituksen (usein >85 paino-%). Tämä muoto säilyttää poikkeuksellisen alhaisen viskositeetin, joka vaaditaan hartsien injektoimiseksi mikroskooppisiin siruonteloihin. Se virtaa tasaisesti ja estää täysin langanpyyhkäisyvaurion ja ilmahuokosten muodostumisen valuprosessin aikana.

K: Mikä määrittelee 'elektronisen laadun' erittäin puhtaan piidioksidin?

V: Se viittaa tyypillisesti erittäin puhtaisiin tasoihin, jotka vaihtelevat välillä 99,9 % - 99,99999 % (7N). Näissä laatuluokissa häiritseviä hivenaineita, kuten natriumia, kaliumia ja rautaa, on rajoitettu osien miljardiin tasolle. Tämä äärimmäinen puhtaus estää sähköoikosulun, eristyksen heikkenemisen ja alfahiukkaspäästöt, jotka aiheuttavat pehmeitä virheitä.

K: Kuinka pallomainen piidioksidijauhe vaikuttaa LTCC:n valmistukseen?

V: LTCC-sovelluksissa se toimii kriittisenä viritysagenttina. Se stabiloi erityisesti dielektristä vakiota varmistaen puhtaan suurtaajuisten (5G/RF) signaalien lähetyksen. Lisäksi se auttaa insinöörejä hallitsemaan tarkasti fyysistä kutistumisnopeutta matalan lämpötilan rinnakkaispolttoprosessin aikana, mikä varmistaa tarkan mittavakauden.

K: Voiko hiukkaskokojakauma (PSD) vaikuttaa lämpökiertohäiriöihin?

V: Kyllä. Optimoimaton PSD johtaa suoraan mikroskooppisiin tyhjiin tiloihin tai erittäin epätasaisiin pakkauksiin yhdisteen sisällä. Tämä luo paikallisia jännityspitoisuuksia, jotka aiheuttavat vakavaa halkeilua tai delaminaatiota nopean lämpökierron aikana. Tarkka PSD varmistaa homogeenisen CTE-vähennyksen ja suojaa koko muotin rakennetta.
